NaryLinkEnd
Nouvelle Class : Extrémité de lien en contact avec une instance. Participe à la définition d'une occurence d'association. Appartient à une Instance, est associé à un Link et représente une AssociationEnd. Une NaryLinkEnd est reliée à une Instance uniquement.
: NaryLinkEnd (architecture_autodiagram)

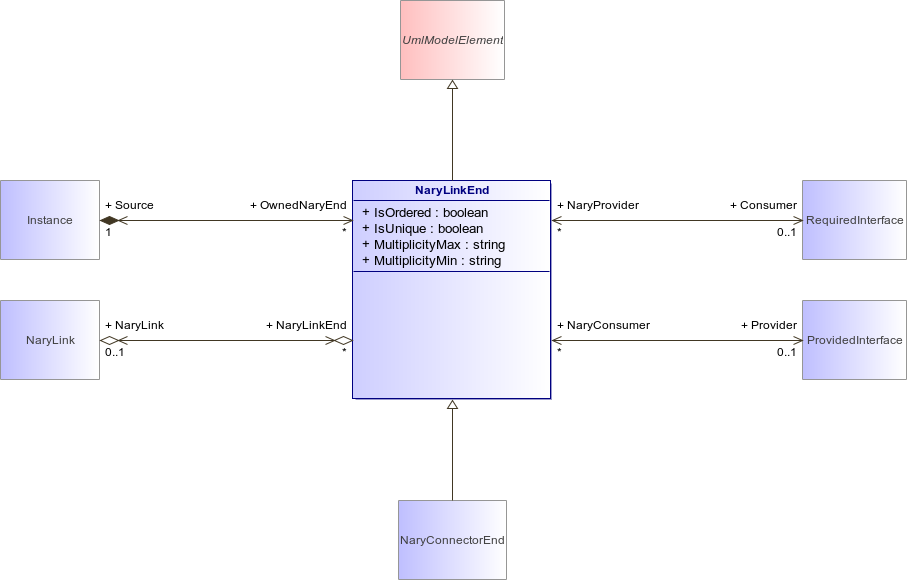

Figure 228 : NaryLinkEnd (architecture_autodiagram)
NaryLinkEndUmlModelElementInstanceNaryLinkRequiredInterfaceProvidedInterfaceNaryConnectorEnd
Attribute
Description
boolean IsOrdered [1..1]
boolean IsUnique [1..1]
string MultiplicityMax [1..1]
string MultiplicityMin [1..1]
Association
Description
Source : Instance [1..1]
NaryLink : NaryLink [0..1]
Consumer : RequiredInterface [0..1]
Provider : ProvidedInterface [0..1]
