Racines de génération
L’inclusion d’éléments de modèle correspond à l’édition des racines de génération. Cette opération se passe dans le troisième onglet de l’édition de document, ainsi qu’à la troisième page de l’assistant de création de document.

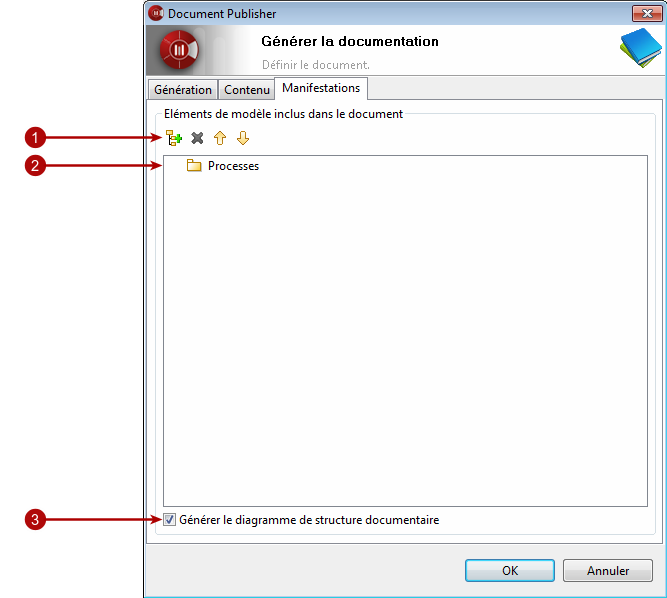

Ajouter un élément de modèle
Légende :
-
Cette barre d’outils permet d’ajouter de nouveaux éléments de modèle, d’en supprimer, ainsi que de réorganiser les éléments déjà inclus.
-
Cette zone présente l’ensemble des éléments de modèle qui vont être utilisés en tant que racine de génération.
-
Cette case à cocher vous permet, si vous le souhaitez, de générer automatiquement un diagramme de structure documentaire, situé à l’intérieur du document dans le modèle.
Note : Si vous ne souhaitez pas utiliser la barre d’outils pour ajouter un nouvel élément de modèle à générer, vous pouvez également glisser- déposer un élément depuis la vue "UML" de Modelio.
Exemple d’un diagramme de structure généré
Ce diagramme montre l’élément de modèle (le package "Processes") qui sera utilisé en tant que racine de la génération documentaire.
