ImpactLink
Impact link

An Impact link.

The source (impacted) element  depends on the target (dependsOn) element for the referenced causes.

This metaclass replaces the NamespaceUse metaclass.

: Class Architecture Diagram (automatic)

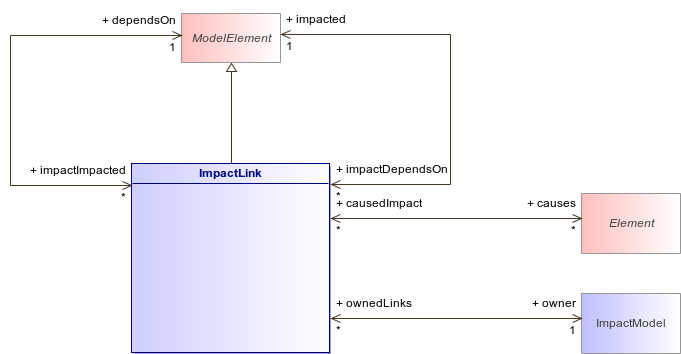

Figure 250 : Class Architecture Diagram (automatic)
ImpactLinkModelElementElementImpactModel
Association
Description
dependsOn : ModelElement [1..1]

Impact link Target : the link source depends on the referenced element

impacted : ModelElement [1..1]

Source: the referenced impacted element depends on the imapct link target

causes : Element [0..*]
owner : ImpactModel [1..1]
