Dans les diagrammes Modelio, vous pouvez créer des éléments en vous servant des icônes dans la palette à gauche du diagramme.

Tous les diagrammes Modelio bénéficient de la fonctionnalité "expert de modélisation", qui fournit une aide en temps réel lors de la création d’éléments dans les diagrammes.

Exemples :

2

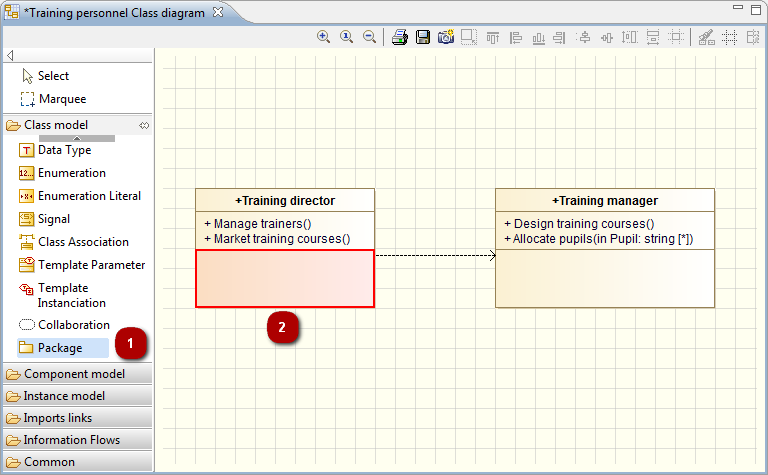

Création d’un package au sein d’une classe dans un diagramme de classes – opération interdite

Si vous essayez de créer un élément qui n’est pas autorisé (dans cet exemple, si vous essayez de créer un package (1) sous une classe), l’expert de modélisation Modelio affiche l’élément concerné en rouge (2), indiquant ainsi que l’opération de création n’est pas autorisée.

3

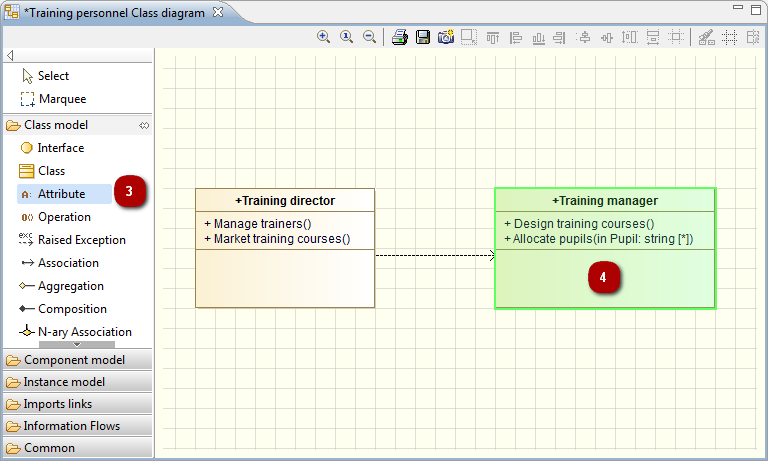

Création d’un attribut au sein d’une classe dans un diagramme de classes – opération autorisée

Si vous essayez de créer un élément qui est autorisé (dans cet exemple, si vous essayez de créer un attribut (3) sous une classe), l’expert de modélisation Modelio affiche l’élément concerné en vert (4), indiquant ainsi que l’opération de création est autorisée.
