Comment créer un diagramme dans Modelio ?

  • En utilisant la commande 'Créer un diagramme…​' du menu contextuel.

Assitant de création de diagrammes
3

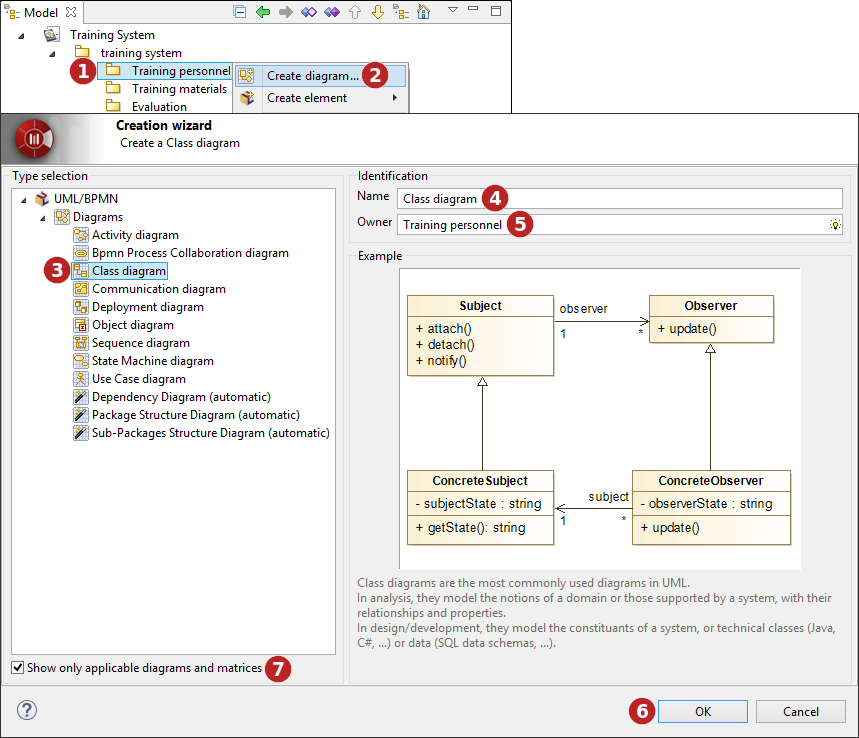

Création d’un diagramme de classes en utilisant l’Assistant de création de diagramme.

Légende :

  1. Sélectionnez l’élément sous lequel vous souhaitez créer un diagramme.

  2. Cliquez sur le bouton "4Créer un diagramme…​" du menu contextuel de l’élément sélectionné.

  3. Sélectionnez le type de diagramme que vous souhaitez créer.

  4. Saisissez un nom pour votre nouveau diagramme, ou bien laissez le nom proposé par défaut.

  5. Si le propriétaire du diagramme n’est pas l’élément de modèle sélectionné, indiquez un nouveau propriétaire.

  6. Cliquez sur "OK" pour valider la création de votre nouveau diagramme.

  7. Les diagrammes qui ne sont pas applicables sont grisés, et peuvent être masqués en cochant la case "Montrer seulement les diagrammes applicables".

Diagrammes supportés par Modelio

Modelio supporte les types de diagrammes suivants en standard :

  • Les diagrammes de classes, qui présentent la structure interne des éléments et leur relations aux autre éléments.

  • Les diagrammes de structure composite, qui montrent la structure interne d’une classe, ainsi que les collaborations qui rendent possible cette structure.

  • Les diagrammes de composants, qui présentent l’implémentation d’un système.

  • Les diagrammes de déploiement, qui représentent l’architecture de l’exécution physique du système.

  • Les diagrammes d’objets, qui montrent les instances et leurs relations à un instant donné.

  • Les diagrammes de package, qui ne montrent que les packages et leurs dépendances, afin d’illustrer l’organisation des éléments de modèle.

  • Les diagrammes d’activités, qui modélisent les procédures ou les workflows.

  • Les diagrammes de séquence, qui montrent la modélisation d’une logique séquentielle afin d’illustrer la façon dont les différents objets coopèrent.

  • Les diagrammes de communication, qui montrent la coopération entre les différents noeuds, en se concentrant sur l’architecture de la structure interne et le passage des messages.

  • Les diagrammes de vue globale d’interaction, qui montrent la logique d’orchestration à travers les mécanismes classiques du diagramme d’activités.

  • Les diagrammes de cas d’utilisation, qui montrent les cas d’utilisation, les acteurs et les transitions, afin de décrire les services principaux rendus par le système.

  • Les diagrammes d’états, qui décrivent les différents états d’un objet, ainsi que les transitions entre les états.

  • Les diagrammes BPMN, qui supportent la modélisation de processus métier à travers les flux d’activités associés aux éléments de contrôle de flux.

  • Les diagrammes de structure composite, qui montrent la structure interne d’un classifieur, ainsi que le détail interne d’une collaboration.

D’autres diagrammes sont fournis par des modules spécifiques, tels que Analyst, TOGAF Architect, et ainsi de suite.
