L’intention de ce diagramme automatique est de montrer où se situe une classe au sein de son graphe d’héritage.
Eléments concernés
Les diagrammes d’héritage peuvent être créés sur n’importe quel Classifier.
Contenu
-
La classe C elle-même.
-
Les classes et interface parents de C.
-
Les classes dérivées de C.
-
Les liens d’implémentation et d’héritage.
Disposition
-
La classe C est placée au centre du diagramme.
-
Les classes et interface parents de C:
-
sont placées au-dessus de C.
-
sont visualisées en mode "simple".
-
sont identiques en taille et alignées horizontalement.
-
-
Les classes et interface enfants de C:
-
sont placées au-dessous de C.
-
sont visualisées en mode "simple".
-
sont identiques en taille et alignées horizontalement.
-
Note : Tous les éléments présents dans ce diagramme ont un style spécifique associé.

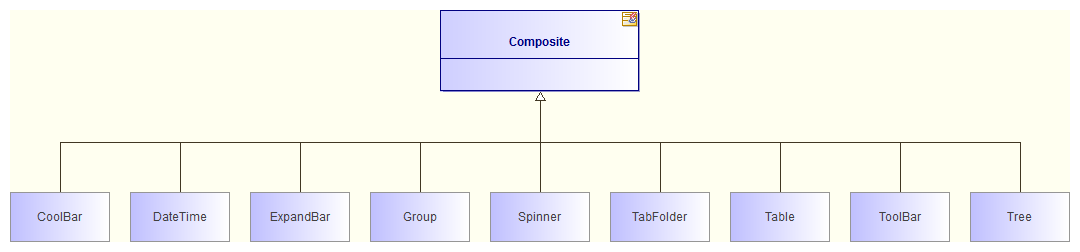

Exemple
