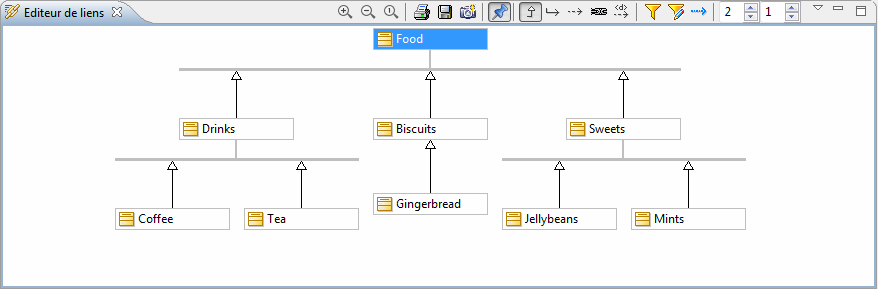

Principales commandes dans la vue "Editeur de liens"
Depuis la barre d’outils située en haut de l’éditeur de liens :
-
Accrocher / Libérer l’élément sélectionné pour édition [
] : Change l’éditeur de liens du mode "Edition" en mode "Visualisation" et vice versa. -
Copier en tant que graphique [
] : Copie le contenu de l’éditeur de liens dans le press-papier. -
Enregistrer dans un fichier [
] : Ouvre la fenêtre "Enregistrer sous", dans laquelle vous pouvez configurer l’enregistrement du contenu de l’éditeur de liens dans un fichier. -
Imprimer [
] : Imprime le contenu de l’éditeur de liens. -
Dézoomer [
] : Effectue un zoom arrière sur le contenu de l’éditeur de liens. -
Echelle 1:1 [
] : Affiche le contenu de l’éditeur de liens à sa taille standard (à l’échelle 1:1). -
Zoomer [
] : Effectue un zoom avant sur le contenu de l’éditeur de liens.
Depuis le menu "Vue" de l’éditeur de liens :
-
Disposition horizontale [
] : Affiche les liens et les éléments horizontalement. -
Disposition verticale [
] : Affiche les liens et les éléments horizontalement. -
Disposition automatique [
] : Affiche les liens et les éléments selon les types de liens à afficher.
Depuis la barre d’outils située en bas de l’éditeur de liens :
-
Afficher/Créer les héritages [
] : Lorsque ce bouton est activé, les liens d’héritage sont affichés. Si l’éditeur est en mode "Edition", un lien d’héritage sera créé lorsqu’un élément est glissé-déposé dans l’éditeur de liens. -
Afficher/Créer les associations [
] : Lorsque ce bouton est activé, les Associations sont affichées. Si l’éditeur est en mode "Edition", une Association sera créée lorsqu’un élément est glissé-déposé dans l’éditeur de liens. -
Afficher/Créer les Element Imports [
] : Lorsque ce bouton est activé, les Element Imports sont affichés. Si l’éditeur est en mode "Edition", un Element Import sera créé lorsqu’un élément est glissé-déposé dans l’éditeur de liens. -
Afficher/Créer les liens de traçabilité [
] : Lorsque ce bouton est activé, les liens de traçabilité sont affichés. Si l’éditeur est en mode "Edition", un lien de traçabilité sera créée lorsqu’un élément est glissé-déposé dans l’éditeur de liens. -
Afficher/Créer les Dépendances [
] : Lorsque ce bouton est activé, les liens de dépendances sont affichés. Si l’éditeur est en mode "Edition", une dépendance sera créée lorsqu’un élément est glissé-déposé dans l’éditeur de liens. -
Filtrer les Dépendances [
] : Lorsque ce bouton est activé, l’affichage / la création des dépendances s’effectue selon le filtrage des dépendances. -
Définir le filtrage des Dépendances [
] : Permet la configuration du filtrage des dépendances à travers la sélection des dépendances stéréotypées qui seront affichées / créées. -
Afficher les NamespaceUses [
] : Lorsque ce bouton est activé, les NamespaceUses sont affichés. -
Nombre de niveaux affichés en aval : Définit le nombre d’éléments liés qui seront affichés en aval de l’élément sélectionné.
-
Nombre de niveaux affichés en amont : Définit le nombre d’éléments liés qui seront affichés en amont de l’élément sélectionné.
Note : Pour plus d’informations, voir "Créer des liens dans l’éditeur de liens".
