R1190

Un nœud DecisionMerge devrait être utilisé soit en tant que nœud de décision, soit en tant que nœud de fusion.

Bien que Modelio utilise le même symbole afin de représenter les nœuds de décision et les nœuds de fusion, un nœud DecisionMerge ne devrait pas être utilisé dans les deux configurations simultanément.

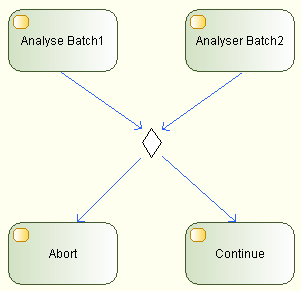

Ci-dessous un exemple de nœud de DecisionMerge utilisé dans les deux configurations en même temps:

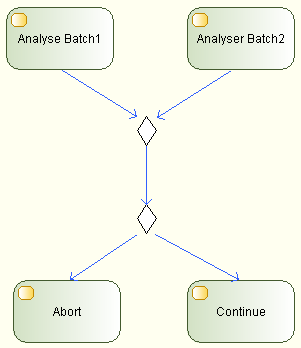

Ci-dessous la bonne façon de représenter l’exemple précédent :

Ce deuxième diagramme d’exemple permet par exemple d’exprimer plus facilement et plus clairement que le premier nœud est en charge de réunir le résultat des deux analyses (par exemple : on garde le résultat le plus probant) et que le deuxième nœud prend une décision en fonction de cette réunion (par exemple : continuer si le résultat dépasse un certain seuil). Ceci est plus difficilement exprimable sur le premier diagramme d’exemple.

Il est généralement conseillé de distinguer entre l’aspect fusion et l’aspect décision afin d’éviter une confusion entre les conditions de fusion et les critères de choix de la décision.
