La vue Workflow est contextuelle à l’élément sélectionné.

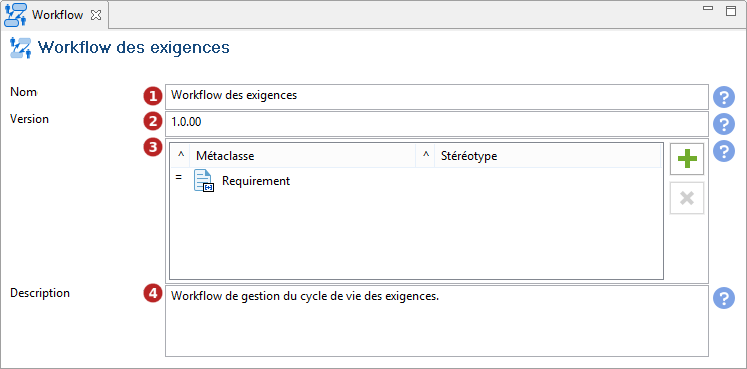

Sur un Workflow :


  1. Nom du workflow. Caractères autorisés : 'a' à 'z', 'A' à 'Z', '0' à '9', '.', '_' et ' '.

  2. Version du workflow au format V.R.C.

  3. Types d’éléments pouvant être inscrits dans le workflow :

    • L’option '^' permet de définir si le workflow peut être appliqué sur la métaclasse uniquement ou aussi sur ses sous-métaclasses.

    • Le champs 'Métaclasse' permet de définir la métaclasse (type d’élément) sur laquel le workflow peut être appliqué.

    • L’option '^' permet de définir si le workflow peut être appliqué sur le stéréotype uniquement ou aussi sur ses sous-stéréotypes.

    • Le champs 'Stéréotype' permet de définir le stéréotype sur lequel le workflow peut être appliqué.

  4. Description du workflow.

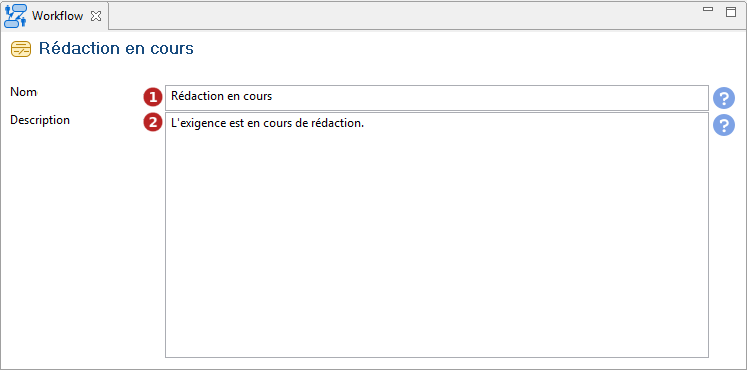

Sur un état :


  1. Nom de l’état. Il doit être unique dans le workflow.

  2. Description de l’état. Elle doit décrire à quoi correspond cet état pour l’élément inscrit dans le workflow.

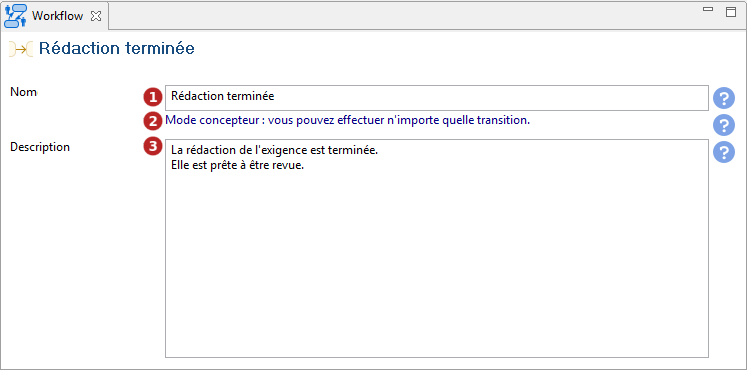

Sur une transition :


  1. Nom de la transition. Il doit évoquer l’action ou la condition qui permet le changement d’état.

  2. Indicateur de permissions. Ces permissions sont gérées par l’administrateur de projet au niveau Modelio Server.

  3. Description de la transition. Elle doit décrire l’action ou la condition qui permet le changement d’état. Elle peut aussi décrire les permissions nécessaires pour être effectuée.

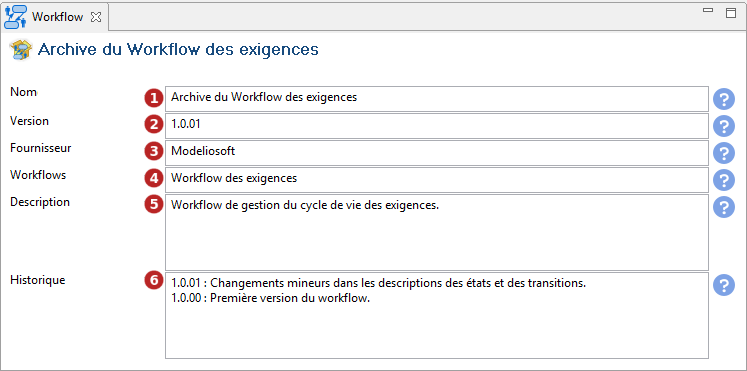

Sur une archive :


  1. Nom de l’archive. Caractères autorisés : 'a' à 'z', 'A' à 'Z', '0' à '9', '.', '_' et ' '.

  2. Version de l’archive au format V.R.C.

  3. Nom du fournisseur de l’archive.

  4. Workflows qui seront embarqués dans l’archive.

  5. Description de l’archive de workflow.

  6. Historique des versions de l’archive.
