MatrixDefinition
Definition of a matrix. A matrix is defined by a lines columns and the value for a line and a column. Line and column content are each defined by a query definition. The matrix values are defined by a MatrixValueDefniition.
: Class Architecture Diagram (automatic)

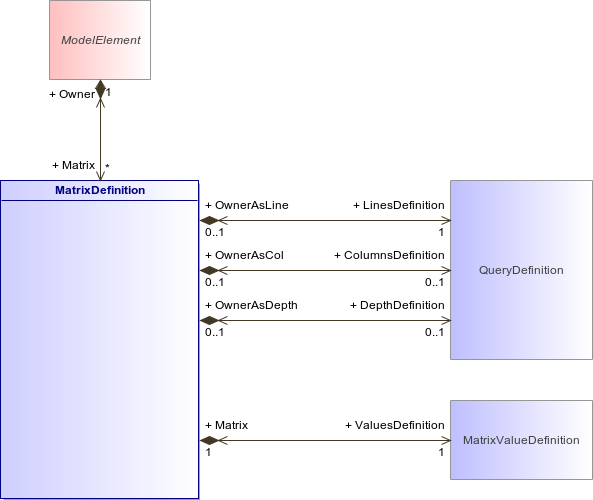

Figure 258 : Class Architecture Diagram (automatic)
MatrixDefinitionModelElementQueryDefinitionMatrixValueDefinition
Association
Description
LinesDefinition : QueryDefinition [1..1]
Lines definition.
ColumnsDefinition : QueryDefinition [0..1]
Columns definition. If not specified, the line definition is used.
ValuesDefinition : MatrixValueDefinition [1..1]
Matrix values definition.
DepthDefinition : QueryDefinition [0..1]
Depth definition. May be left undefined.
Owner : ModelElement [1..1]
