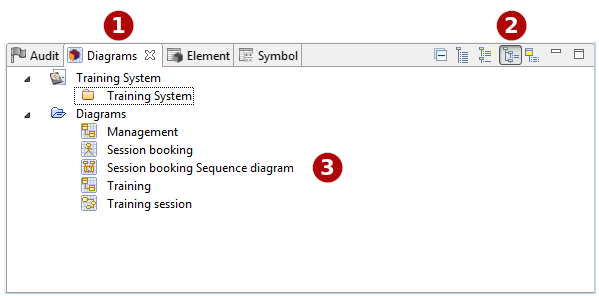

La vue "Diagrammes" en mode "Afficher par groupes utilisateurs"

Légende :

  1. L’onglet "Diagrammes".

  2. La barre d’outils de la vue "Diagrammes".

  3. Les diagrammes.

Principales commandes disponibles dans la vue "Diagrammes"

Depuis le menu contextuel disponible sur des éléments dans la vue "Diagrammes" :

  • Créer un dossier [4 – Créer un dossier] : Crée un dossier utilisateur sous l’élément sélectionné.

  • Supprimer un élément [5 – Supprimer / Touche Suppr] : Supprime l’élément sélectionné.

  • Renommer un élément [6 – Renommer / Touche F2] : Renomme l’élément sélectionné.

Depuis la barre d’outils de la vue "Diagrammes" :

  • Réduire tout [7] : Réduit tous les éléments et ne montre que la racine du projet.

  • Afficher à plat [8] : Liste les diagrammes à plat.

  • Afficher par type de diagrammes [9] : Affiche les diagrammes dans les dossiers selon leur type.

  • Afficher par groupes utilisateur [10] : Afficher les raccourcis diagrammes dans les dossiers créés par l’utilisateur.

  • Afficher par propriétaire [11] : Affiche les diagrammes sous leur propriétaire.

Note : Pour plus d’informations, voir "Créer un diagramme" et "Ouvrir un diagramme".
