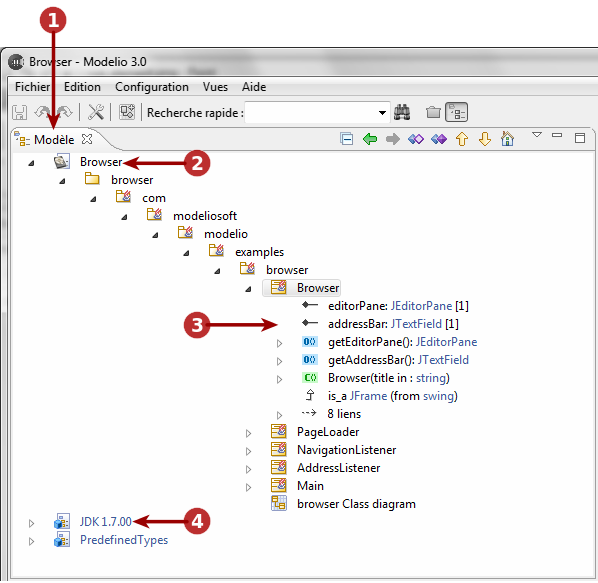

La vue "Modèle"

Légende :

  1. L’onglet "Modèle".

  2. Le modèle de travail local.

  3. Les éléments du modèle.

  4. Composant de modèle déployé (bibliothèque locale).

Principales commandes disponibles dans la vue "Modèle"

Depuis les menus contextuels de l’explorateur de modèle :

  • Créer un diagramme ou une matrice [33 – Créer un diagramme ou une matrice…​] : Lance un assistant à la création de diagrammes et de matrices (voir Créer un diagramme pour plus d’informations)…​

  • Créer un élément [13 – Créer un élément] : Crée l’élément de votre choix sous l’élément sélectionné.

  • Ajouter un / des stéréotype(s) à un élément [15 – Ajouter un stéréotype…​] : Ajoute un ou plusieurs stéréotypes à l’élément sélectionné.

  • Créer un stéréotype [14 – Créer un stéréotype…​] : Crée un nouveau stéréotype (voir Niveau basique – Création d’un stéréotype pour plus d’informations).

  • Supprimer un élément [19 – Supprimer / Suppr] : Supprime l’élément sélectionné.

  • Couper un élément [16 – Couper / Ctrl+X] : Coupe l’élément sélectionné.

  • Copier un élément [17 – Copier / Ctrl+C] : Copie l’élément sélectionné.

  • Coller un élément [18 – Coller / Ctrl+V] : Colle l’élément sélectionné.

  • Lancer une macro [34 – Macros] : Lance une macro (voir Catalogue de macros pour plus d’informations)…​

  • Créer / éditer / exporter / lancer un Pattern [36 – Patterns] : Crée, édite, exporte ou lance un Pattern (voir Patterns de modèle pour plus d’informations)…​

  • Vérifier la cohérence du modèle [22 – Vérifier le modèle] : Vérifie la cohérence du modèle de manière récursive depuis l’élément sélectionné.

  • Créer / éditer / packager un composant de modèle [23 – Composants de modèle] : Crée, édite ou package un composant de modèle (voir Développer et packager des composants de modèle pour plus d’informations)…​

  • Lancer une opération d’import / export XMI [24 – XMI] : Lance une opération d’import / export XMI de manière récursive depuis l’élément sélectionné (voir le chapitre sur l'Import / Export XMI avec Modelio pour plus d’informations)…​

  • Importer un modèle [27] : Lance une opération d’import de modèle (voir Importer des éléments depuis des projets existants pour plus d’informations)…​

Depuis la barre d’outils de l’explorateur de modèle :

  • Réduire tout [4] : Réduit tous les éléments et ne montre que le package racine.

  • Sélection précédente [5] : Recule d’un ou de plusieurs éléments dans l’historique des éléments sélectionnés.

  • Sélection suivante [6] : Avance d’un ou de plusieurs éléments dans l’historique des éléments sélectionnés.

  • Ouvrir dans un nouvel explorateur [7] : Ouvre un nouvel explorateur dont la racine est l’élément sélectionné.

  • Créer un élément frère [8] : Crée un élément frère à partir de l’élément sélectionné. Les éléments frères sont des éléments du même type que l’élément sélectionné situés au même niveau dans la hiérarchie du modèle.

  • Cloner l’élément [9] : Crée un clone de l’élément sélectionné. Les clones sont les copies conformes de leurs éléments d’origine. Ils ont les mêmes propriétés et le même contenu.

  • Déplacer vers le haut [10] : Déplace l’élément sélectionné d’une position vers le haut dans la structure du modèle.

  • Déplacer vers le bas [11] : Déplace l’élément sélectionné d’une position vers le bas dans la structure du modèle.

  • Sélectionner comme racine de l’explorateur [12] : N’affiche que l’élément sélectionné et son contenu. Pour revenir vers la vue classique, il suffit de cliquer une deuxième fois.

Note : Pour plus d’informations, voir "Créer des éléments en utilisant des commandes des menus contextuels".
