Outil UML : Diagrammes de communication

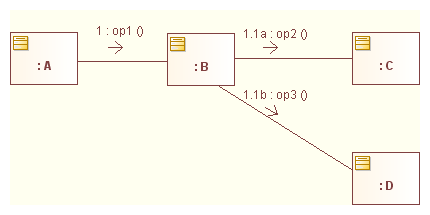

Exemples de diagrammes de communication UML faits avec Modelio
Modelio supporte les diagrammes de communication UML utilisés pour illustrer une architecture et ses principes de fonctionnement, en présentant, par exemple, quelles associations sont utilisées pour transmettre quels messages entre quels éléments.
Les diagrammes de communication couvrent partiellement les capacités des diagrammes de séquence, mais sont moins pertinents lorsqu'il s'agit de fournir le détail des séquences d'événements et des messages entre plusieurs participants. La plupart du temps, ils sont créés dans les collaborations, les opérations ou les structures internes de classes, pour décrire les principes de la dynamique.
Les diagrammes de communication ont une faible capacité de présentation des séquences, des choix, des boucles, et une faible capacité de structuration et d'inter-référencement. Pour ces besoins, les diagrammes de séquence sont plus appropriés.
